Руководство По Администрированию Hipath 4000 V2
Hardware Варианты HiPath 4000 Архитектуры Hicom 300 H HiPath 4000 (тип архитектуры) Описание Объем памяти (Мб) Процессор (02) 80CXE 256 DSCXP 600ECX 256 SWU DPC5P (06) (Duplex) ADS DPC5P (03) CSPCI -MONO 512 DSCXL CSPCI SWU DSCXL (06) DUPLEX ADS DSCXL 2 HiPath 4300 (миграция c Hicom 330) Емкость 58 слотов (4 полки расширения) = 1392 порта 40 access points (IP-вынос) максимально 2000 абонентов HiPath 4500 (миграция c Hicom 350) Емкость 240 слотов (15 полок расширения) = 5760 портов 83 access points (IP-вынос) максимально абонентов HiPath 4000(CSPCI) Simplex/Duplex Два варианта исполнения: 1. Установка в 19 коммуникационный шкаф 2. Классическая система 30 Емкость 240 слотов (15 полок расширения) = 5760 портов 40 access points (IP-вынос) максимально 2000 абонентов Типы полок расширения AP слотов = 312 портов - 2 - 3 AP 3300 (с/без дублированием питания) 16 слотов = 384 порта Типы IP-выносов APE 3700 IP ( c доп.

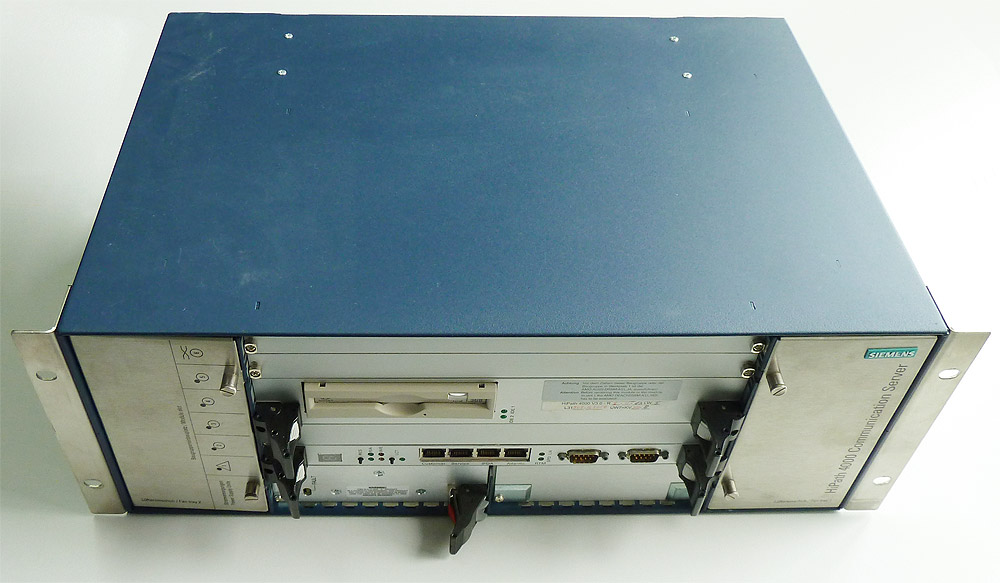

Функцией - emergency acess point) 9 слотов = 216 портов AP 3300 IP 16 слотов = 384 порта CSPCI (процессорная полка HiPath 4000 v.2.0) CSPCI базовая полка системы HiPath 4000 V2.0 и доступна в двух конфигурациях (Duplex и Simplex Mono = базовая конфигурация). Полка CSPCI обеспечивает коммутацию (SWU - switching unit) и администрирование и работу с данными (ADP - Administration and Data Processor). SWU: Процессор SWU (СС- common control) осуществляет коммутацию соединений и обработку функций системы (конференции, переадресации и т.д) Матрица коммутации контролирует передачу данных по магистралям (highway) в системе Генерация вызывных сигналов, коммутацию, тон ответа станции, DTMF сигналы для плат установленных в перефирийных полках. ADP: Вводит систему в работу Обеспечивает доступ к администрированию, диагностике и конфигурированию (доступ к диалогу AMO, UBA, HSD и RDS) Обеспечивает локальный доступ для сервисного терминала Создание различных отчетов о администрировании и приложениях безопасности Бокс CSPCI обеспечивает слоты для размещения: - 3.
Конфигурация и администрирование. С Hicom 300 E V2.0 эта таблица. Hicom 300 E V3.0 Руководство. Являясь конвергентным коммуникационным решением, OpenScape 4000 обеспечивает инте- грацию. Администрирование, причем даже.
4 До трех процессоров DSCXL (ADP, CC-A and CC-B) Одно устройство для подключения винтчестера и МО-дисковода Два блока питания (ACPCI или DCPCI) Одной платы SF2X8 (LAN switch) Два слота для вентиляторов Два разъема для модулей RTM (Rear Transition Module) на обратной стороне полки CSPCI, для подключении полок расширения Одной контрольной платы MCM (Management and Control Module) на обратной стороне полки Вид спереди Вид сзади SIMPLEX DUPLEX Переферийные полки L80XF полка L80XF полка расширения для питания переменным током (АС), полка без дублирования питания HiPath 4000 systems. L80XF имеет след. Основные составляющие: Один полочный модуль LTUCA для подключения к процессорной полке board 16 слотов для установки периферийных модулей Один блок питания AC-DC (LPC80) Один блок питания DC-DC (PSUP) Один специальный слот для доступа к ограниченному числу highways (19 слот) используется для подключения служебных модулей (слот не имеет разъема на backplane для подключения кроссового кабеля) - 4 - 5 Маркировка PFI Описание разъема Сигнал о неиправности питания (PFPS) разъем между PSDSC и платой процессора. В системах с DC питанием, сигналы могут служить как аварийный ввод от внешнего источника питания BAT Bulk Talk Jumper SIVAPAC (MDF) RGM WGM HTS Разъем для опционального подключения внешней батареи. Разъем для подключения внешнего источника Разъем для подключения внешнего источника 10-контактный разъем для обеспечения вызывного сигнала и соотвествующего сигнала синхронизации от блока питания к слотам расширения. Разъем для подключения кроссового кабеля (SIVAPAC MDF connectors) 10-контактный разъём для подключения блока генератора вызывного сигнала.
Разъём для WG модуля (AC генератора). A 3-pin mate-n-lok connector Разъем для питания адаптеров системы Hicom Trading ( +5 В).
